$Laboratory photo of x-ray diffraction facility$

Voice

Volume

Synthese – Schmelzen, Gießen

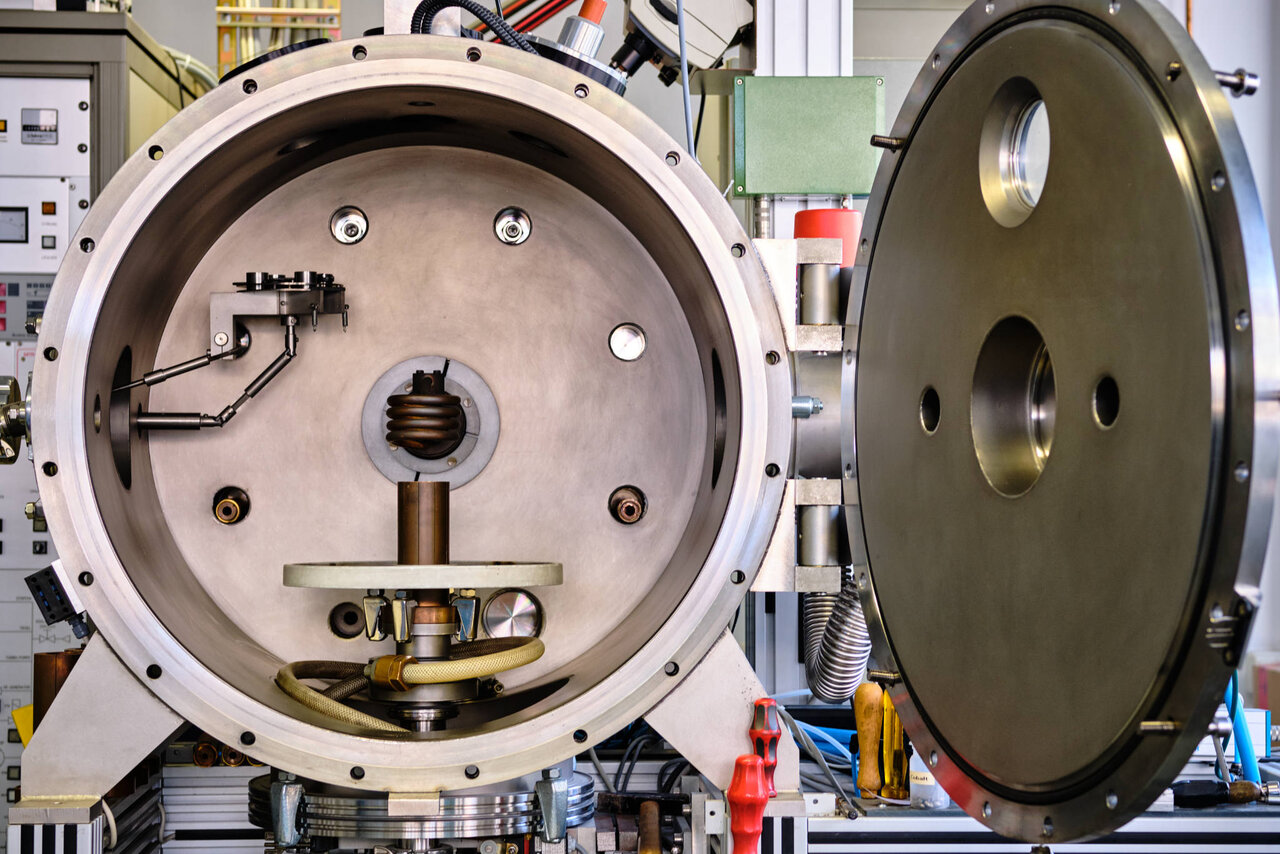

Kalttiegelanlage

Hersteller: Eigenentwicklung der IFW-Forschungstechnik
Tiegelfreies induktives Schmelzen unter Schutzgas oder Vakuum
Auch für reaktive Metalle geeignet
Abguss in Kupferkokille (Stabdurchmesser: 10 bis 12 mm, Länge: ca. 10 cm)
Spätere Zugabe von Legierungsbestandteilen möglich

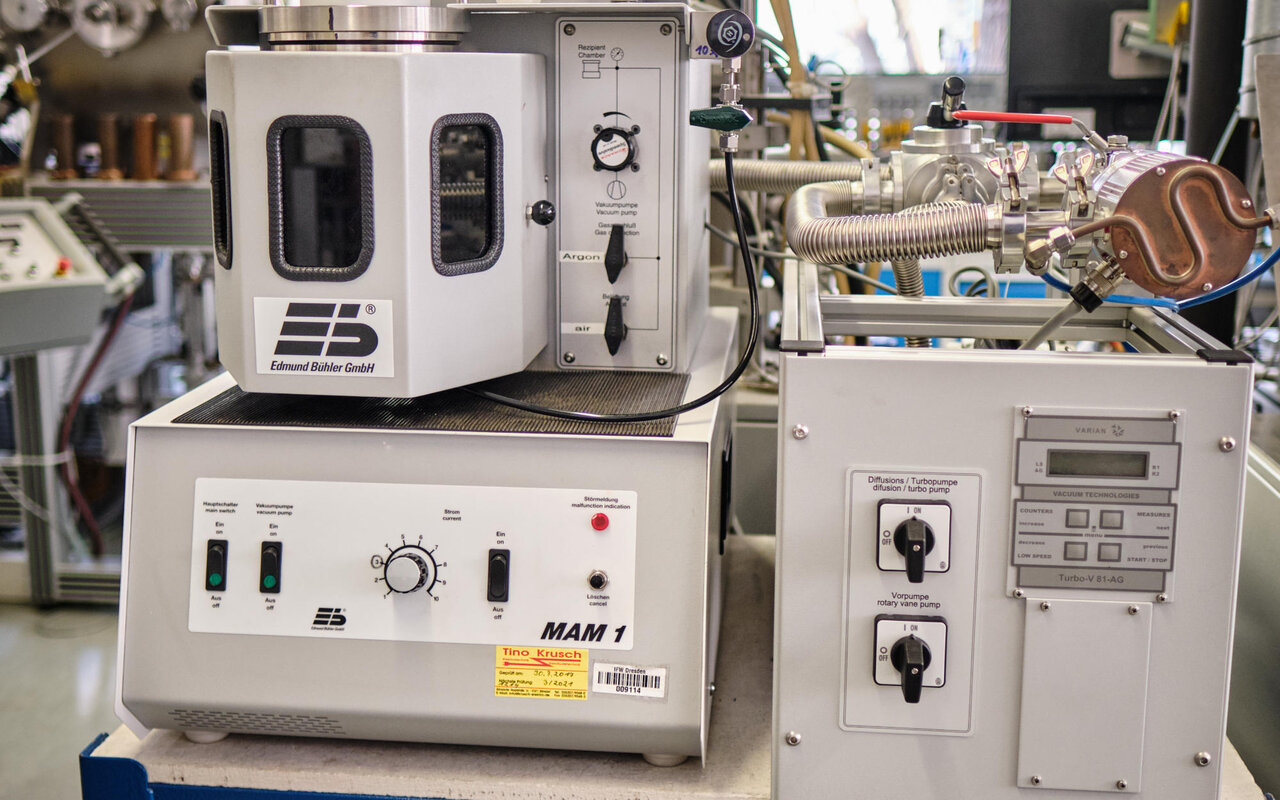

Lichtbogenschmelzofen / Saugguss

Hersteller: Firma E. Buehler
Schmelzprozess über Lichtbogen in kleinen Kupfermulden (ca. 10 g) unter Argon-Atmosphäre
Auch für reaktive Metalle geeignet
Nach Aufschmelzen: Saugguss in Kupferkokille mit geringem Durchmesser oder kleinem rechteckigem Querschnitt (z.B. Stabdurchmesser: 1,5 bis 6 mm, Länge: 7 cm) zur Gewährleistung hoher Kühlraten

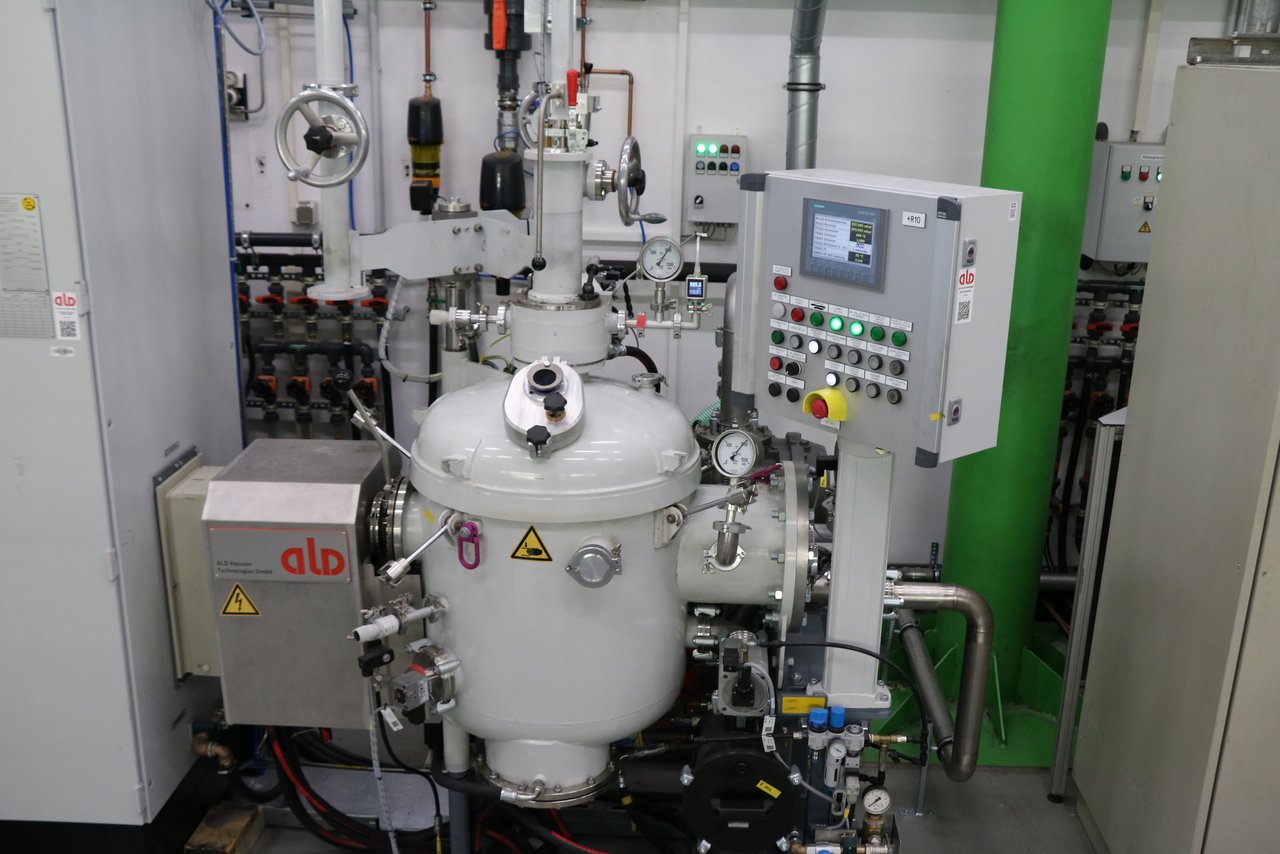

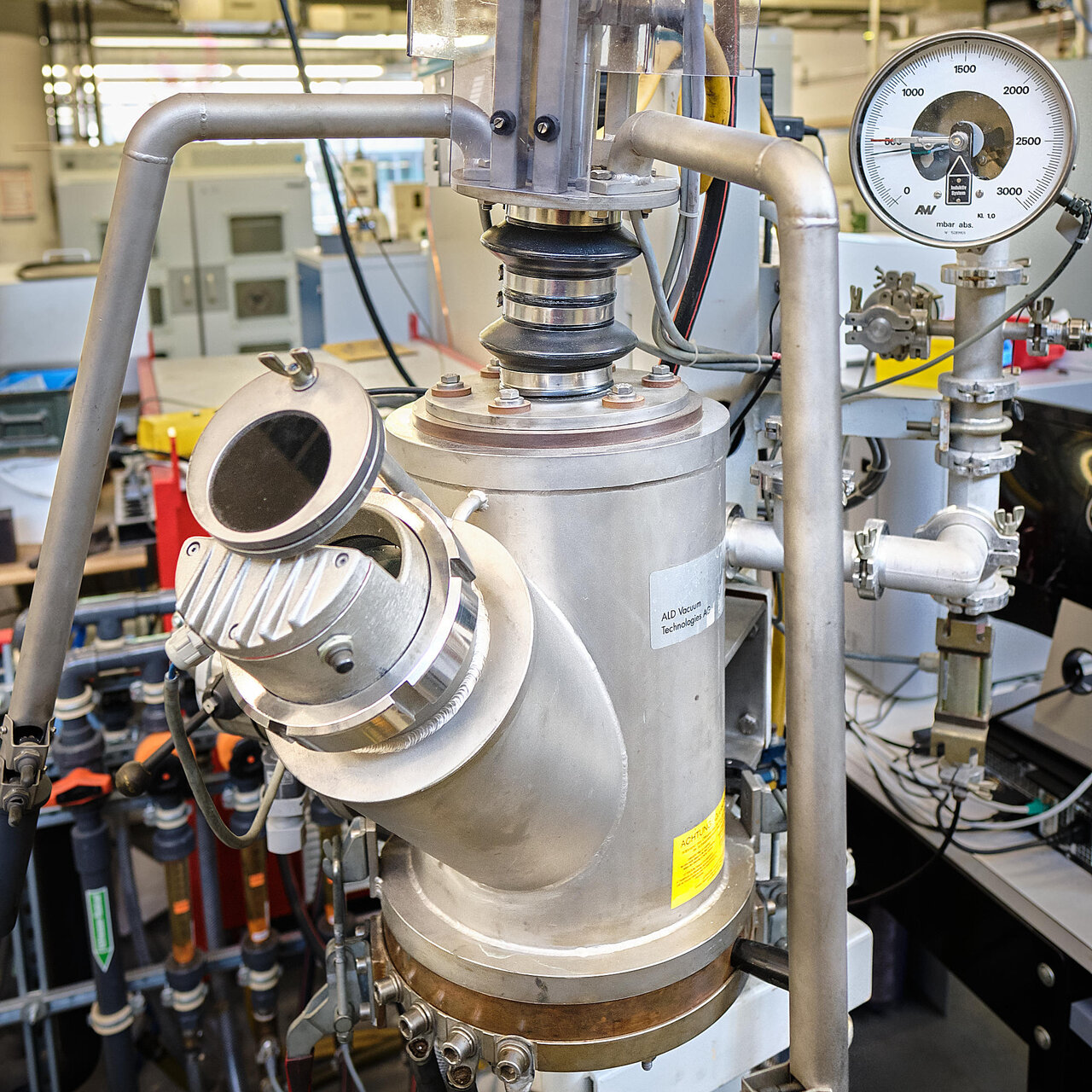

Lichtbogenschmelzofen (groß)

Hersteller: Firma ALD
Schmelzprozess über Lichtbogen in Kupfermulden (ca. 50 g) unter Argon-Atmosphäre
Auch für reaktive Metalle geeignet

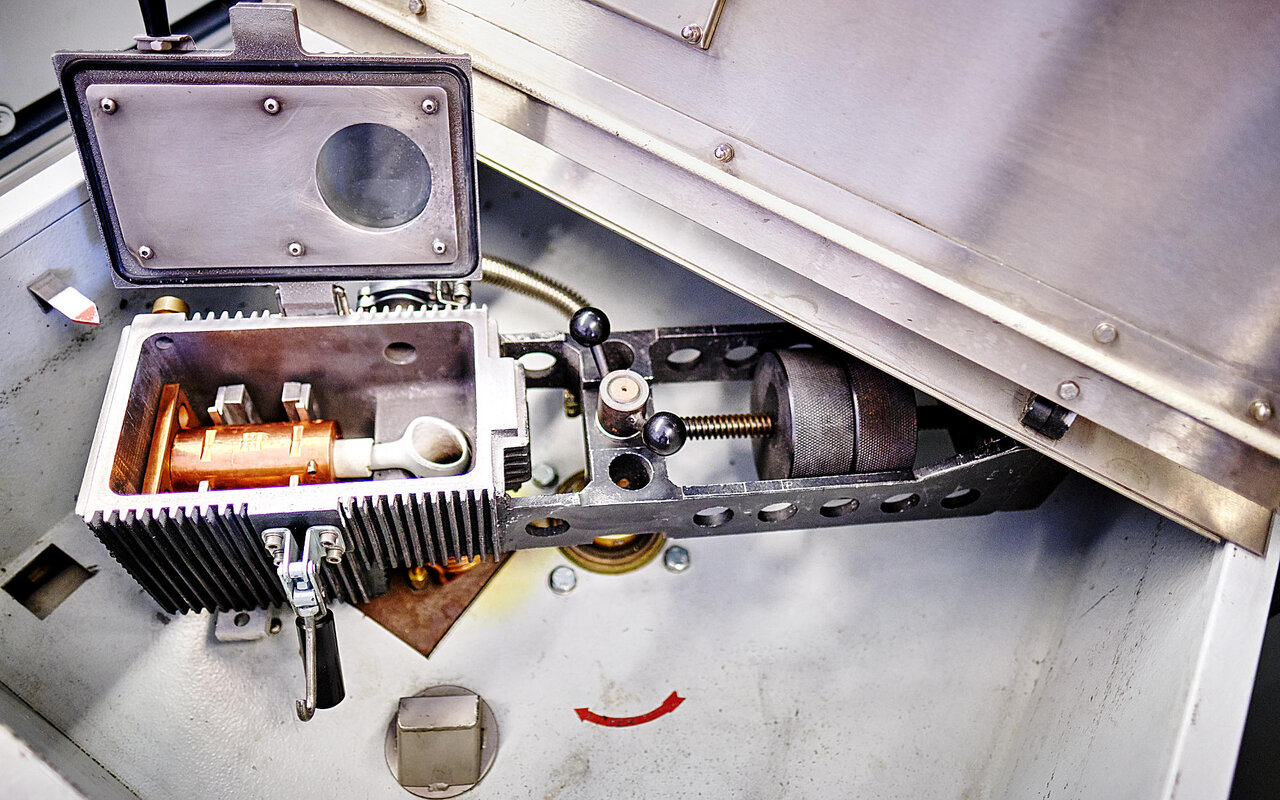

Schleudergussanlage (klein)

Hersteller: Firma Linn High Therm
Geringes Schmelzvolumen (ca. 2 cm³)
Schmelzen unter Schutzgas oder Vakuum
Gutes Formfüllvermögen und hohe Kühlraten durch ausschleudern der Schmelze in Kupferkokille mit geringem Durchmesser (1,5 bis 6 mm)
Verwirbelung der Schmelze führt zu „Marmorierung“

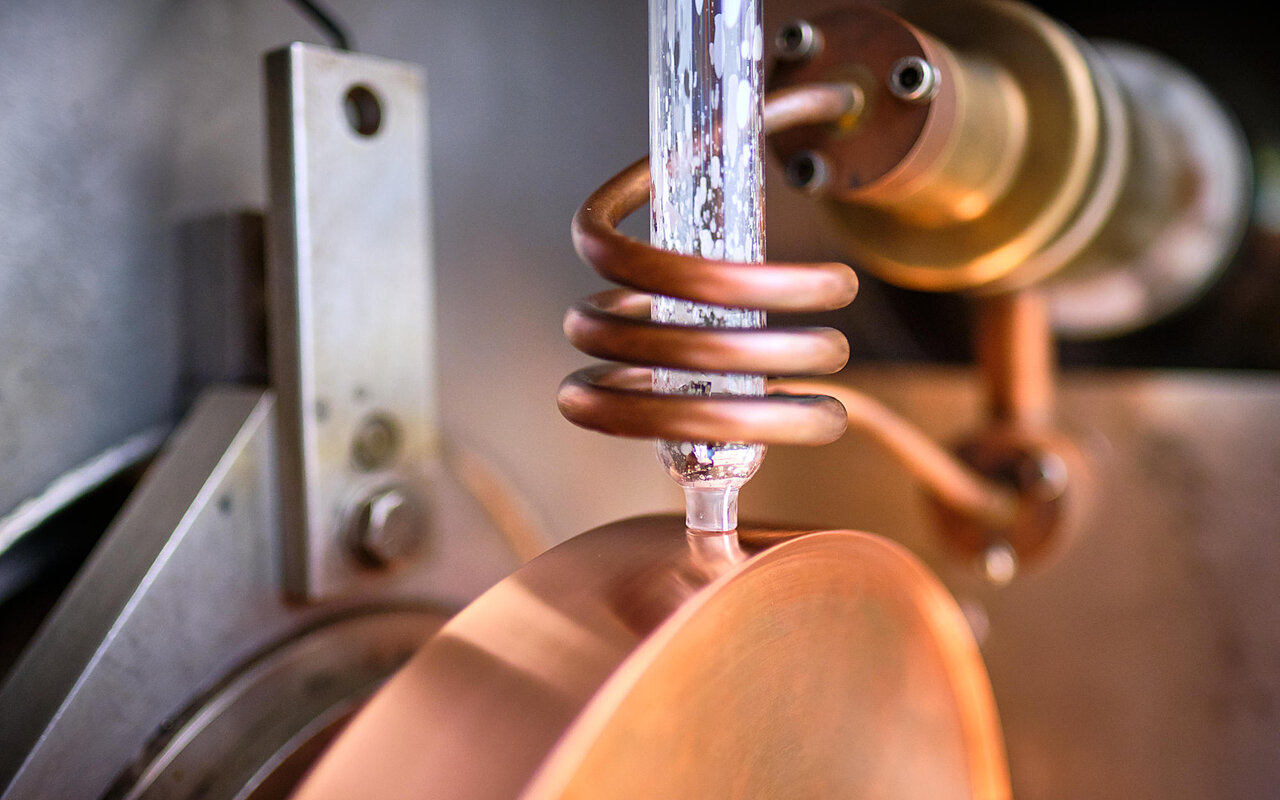

Bandguss/Schmelzspinnen

Hersteller: Firma E. Buehler
Induktives Schmelzen in z.B. SiO₂-Tiegeln unter Schutzgas oder Vakuum
Auch für reaktive Metalle geeignet
Abguss auf Kupferrad
Sehr hohe Kühlraten bis 10⁶ K/s
Banddicken: 15 bis ca. 50 µm

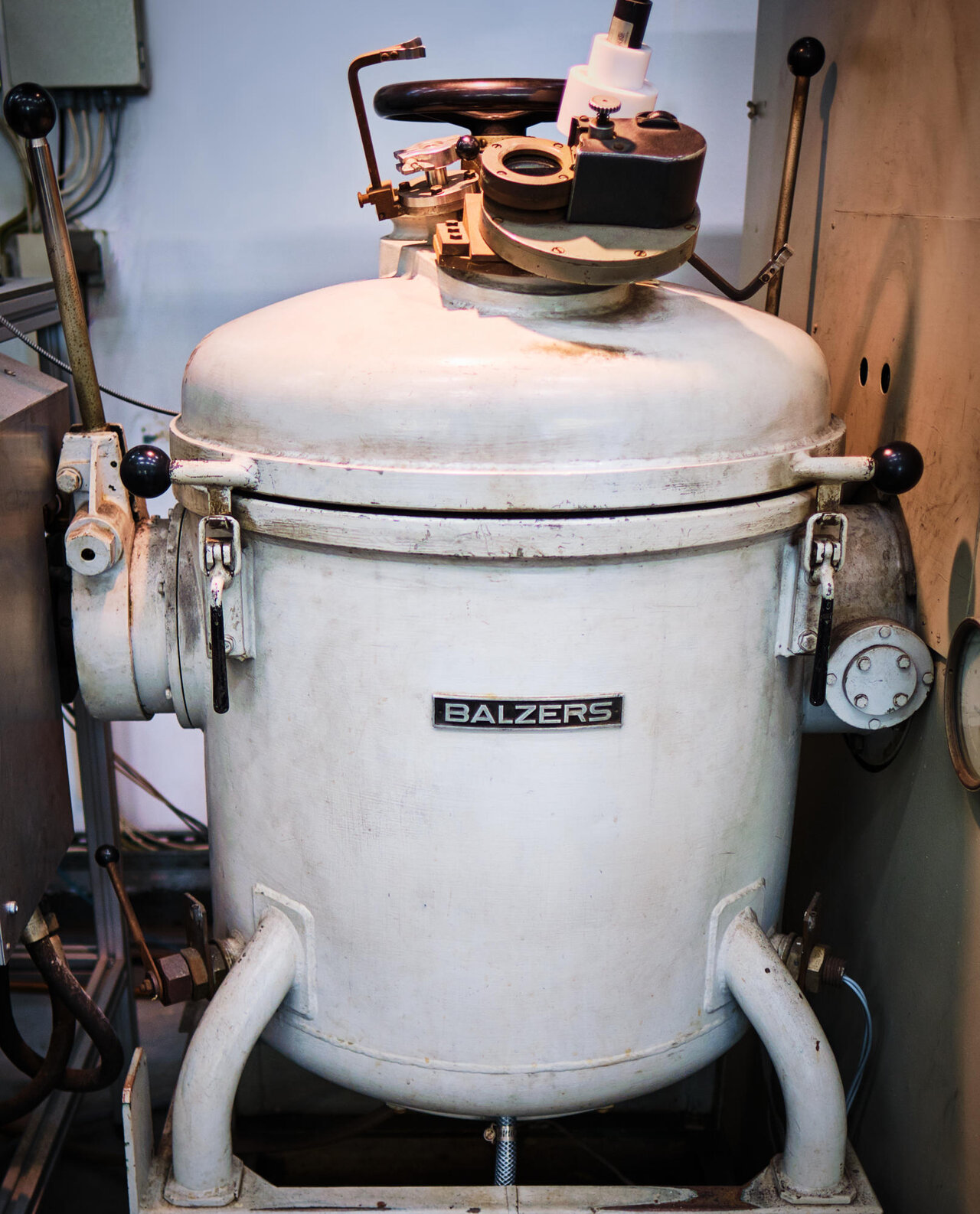

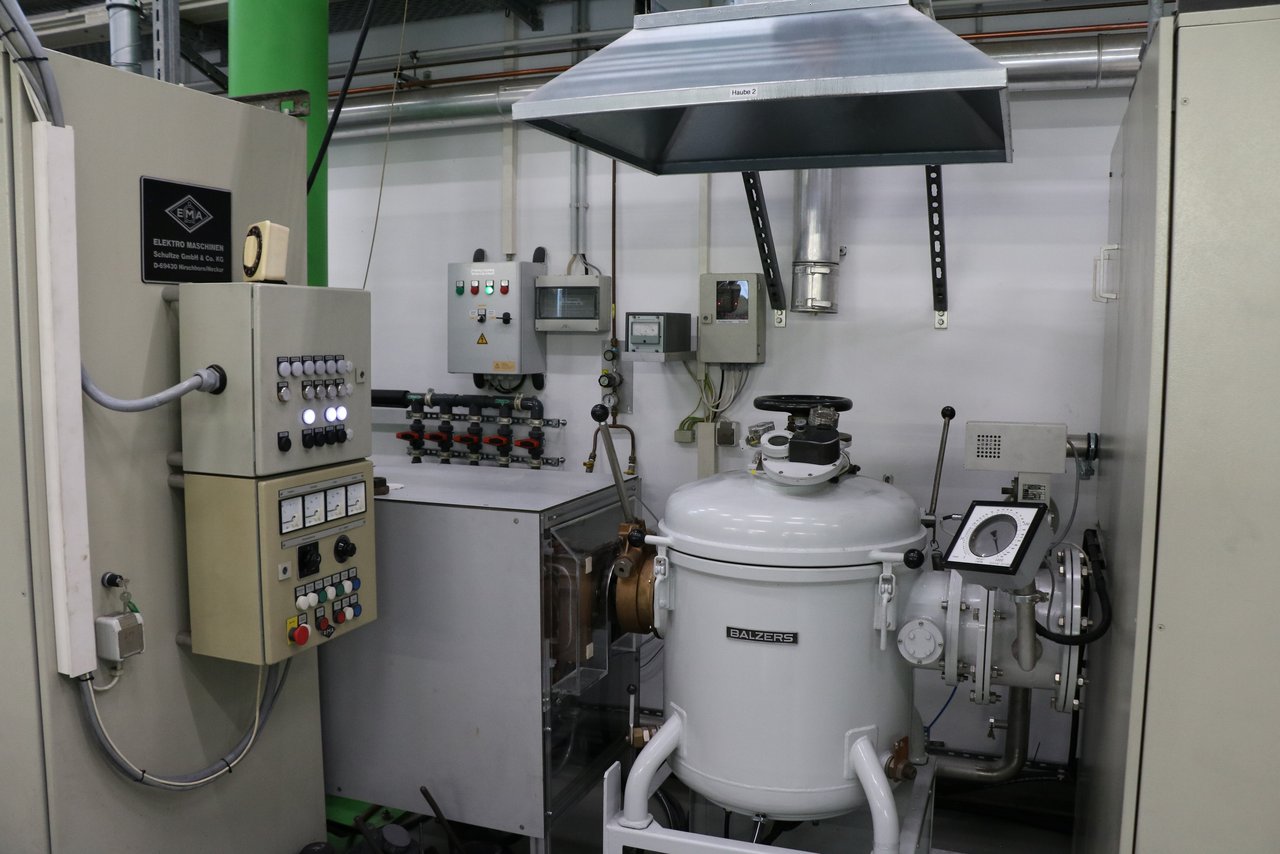

Induktionsofen

Hersteller: Firma Balzers
Größere Schmelzvolumen (ca. 250 cm³)
Schmelzen unter Schutzgas oder Vakuum im Keramiktiegel
Abguss in Kokillen verschiedener Materialien (Kupfer, Stahl…) und verschiedener Formen (Zylinder, Quader…)

_{Fotos: M. Otto / IFW Dresden}
