Hochleistungsstähle hergestellt durch selektives Laserschmelzen (SLM)

Ein geeignetes Legierungsdesign und ein angepasster Herstellungsprozess gewährleisten Werkzeugstähle mit hohem Verschleißwiderstand, hoher Härte und Festigkeit sowie ausreichender Zähigkeit, zurückzuführen auf deutliche Kornfeinung und feindispersive Ausscheidungen von Karbiden und anderer Gefügebestandteile auf Grund der hohen Erstarrungsraten beim SLM-Prozess.

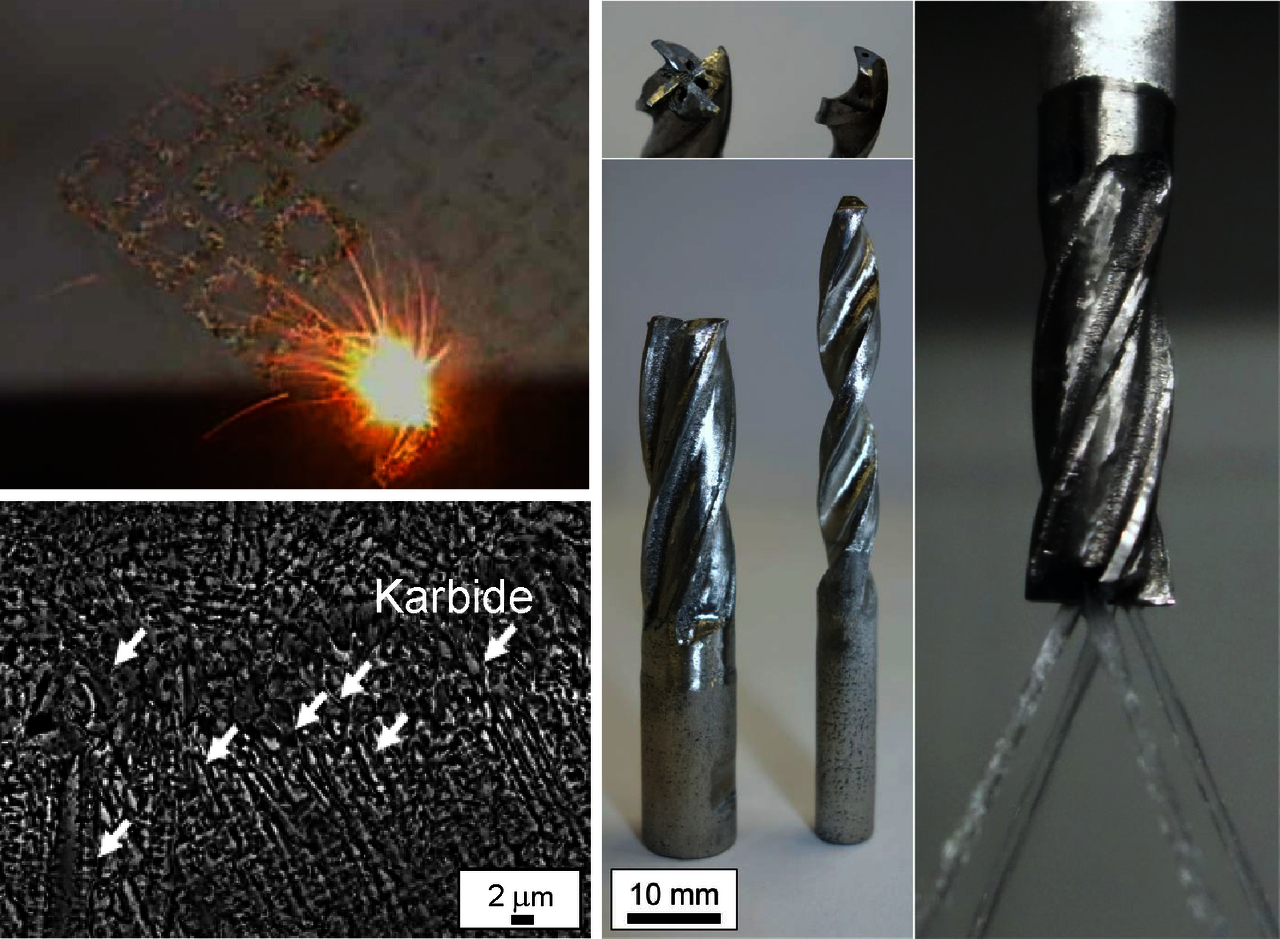

Nicht-Gleichgewichtssegregation führt zu einer definierten Phasenanordnung bestehend aus komplexen nanoskaligen Karbiden an den Grenzen der Dendriten, gesäumt von Restaustenit und Martensit.

Einige spezielle Legierungen, z.B. FeCrMoVWC, zeigen extremes Verfestigungsvermögen, basierend auf einer Austenit-Martensit-Umwandlung (TRIP-Effekt). Mit diesen Legierungen sind ohne Nachbehandlung außergewöhnliche mechanische Eigenschaften erzielbar, wie Druckfestigkeiten über 5000 MPa und eine Bruchdehnung von etwa 16%. Diese Ergebnisse zeigen, dass mit der Technologie des SLM Hochleistungswerkzeugstähle prozessiert werden können.
